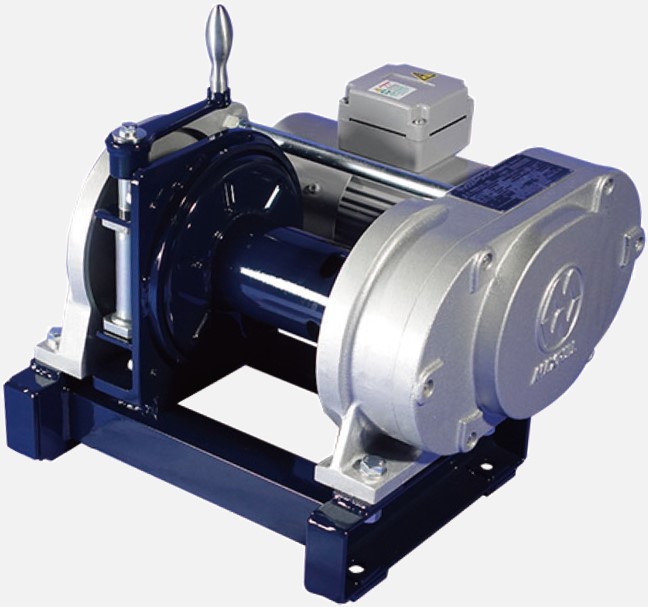

BMW-Air三相200V噛合クラッチシリーズの特長
頻繁なワイヤロープの巻きほどき作業に適している噛合クラッチを備えた電動ウインチです。
●レバー1本の簡単な操作で、ドラムがニュートラル状態になり軽やかなワイヤロープの引き出しが可能です。
●クラッチの操作は、緻密な設計により軽くて簡単で確実に行えます。
●モータ部とドラム部が2列になった並列型はコンパクトで狭い場所にも設置が可能です。
●ファン内蔵のモータの採用により時間定格30分の運転が可能です。
●工業用の三相200Vで、お使い頂けます。
BMW-201Air-SC型／BMW-202Air-SC型／BMW-203Air-SC型／BMW-301Air-SC型／BMW-302Air-SC型／BMW-303Air-SC型
BMW噛合クラッチシリーズ
ご好評をいただいているBMWシリーズにクラッチを付けて標準化した噛合式ウインチです。レバー1本の簡単な操作で、ドラムが軽やかなニュートラル状態になります。しかも精巧な設計によりクラッチ・オンも軽くて確実です。モータや減速ギヤの回転負荷がかかりませんので、ワイヤの巻き解き作業が手軽に行えます。
三相200V仕様の並列型ウインチ
屋外仕様モータをドラムと並列させた電動ウインチです。緻密に設計された減速ギヤによって電動をダイレクトに働かせますので、強力で安定した牽引力が得られます。ギヤケース等はアルミニウム合金鋳物に特殊な熱処理を施していますので、在来品に比べて、一段と軽量・小型化しています。しかも防塵・防錆・防雨にすぐれており、設置場所も省スペースです。電源は三相200Vです。
●モーター部とドラム部が2列になった並列型ですから、コンパクトで設置場所を取らず狭い場所にも取り付けることができます。
●屋外仕様のモータに加え、減速機構は錆にも強く軽量なアルミニウム合金鋳物のフレームなので、自冷却性が高いので放熱性もよく、雨、風、塵に対しても安心です。音も静かです。
●高性能電磁ブレーキを採用していますので、制動力が極めて高く、細やかな作業にも威力を発揮します。ブレーキ手動解放装置により、停電などの非常時にウインチが動かなくなくなっても、吊荷を安全に降ろす事が可能です。
●ワイヤロープの取り付けは、ドラムパイプにあいた2つのワイヤ穴にワイヤロープを通し、止め金具を締付けるだけで、簡単、確実にセットできます。
三相200V仕様「４つの特長」
クラッチの「切」、「入」

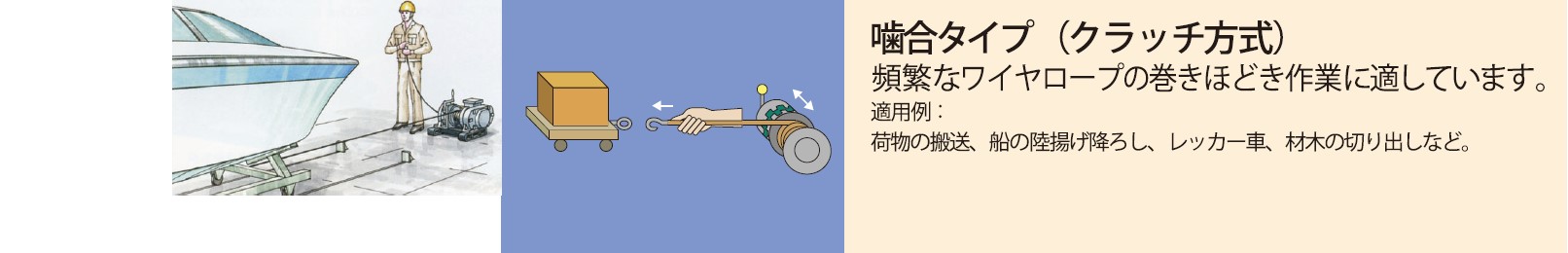

噛合タイプ（クラッチ方式）
ウインチ使用現場＆ワイヤ回し
船帰港後の引き揚げ時、すばやくワイヤロープを引き出して、船を陸揚げできます。
BMW-Air三相200V噛合クラッチシリーズの製品一覧
BMW-201 Air-SC型
| 型式 | BMW-201Air-SC型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：1274N（130kgf) 3層目：1274N（130kgf) 5層目：1078N（110kgf) |
1層目：1078N（110kgf) 3層目：1078N（110kgf) 5層目：882N （90kgf) |
| 巻込速度 | 1層目：10.3 m/min 3層目：12.9 m/min 5層目：15.5 m/min |
1層目：12.3 m/min 3層目：15.4 m/min 5層目：18.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×7.0m 3層目：φ6×23.6m 5層目：φ6×43.8m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/40.3 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 50.4 kg |
BMW-202 Air-SC型
| 型式 | BMW-202Air-SC型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：2058N（210kgf) 3層目：2058N（210kgf) 5層目：1764N（180kgf) |
1層目：1764N（180kgf) 3層目：1764N（180kgf) 5層目：1470N（150kgf) |
| 巻込速度 | 1層目：6.5 m/min 3層目：8.1 m/min 5層目：9.7 m/min |
1層目：7.7 m/min 3層目：9.7 m/min 5層目：11.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×7.0m 3層目：φ6×23.6m 5層目：φ6×43.8m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/64.5 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 50.7 kg |
BMW-203 Air-SC型
| 型式 |
BMW-203Air-SC型 |
|
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：3234N（330kgf) 3層目：3234N（330kgf) 5層目：2744N（280kgf) |
1層目：2646N（270kgf) 3層目：2646N（270kgf) 5層目：2254N（230kgf) |
| 巻込速度 | 1層目：4.2 m/min 3層目：5.3 m/min 5層目：6.3 m/min |
1層目：5.0 m/min 3層目：6.3 m/min 5層目：7.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×7.0m 3層目：φ6×23.6m 5層目：φ6×43.8m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/99 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 52.6 kg |
BMW-301 Air-SC型
| 型式 | BMW-301Air-SC型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：2450N（250kgf) 3層目：2450N（250kgf) 5層目：2058N（210kgf) |
1層目：2058N（210kgf) 3層目：2058N（210kgf) 5層目：1666N（170kgf) |
| 巻込速度 | 1層目：10.4 m/min 3層目：13.0 m/min 5層目：15.6 m/min |
1層目：12.6 m/min 3層目：15.8 m/min 5層目：18.9 m/min |
| ワイヤロープ収容量 | 1層目：φ6×7.0m 3層目：φ6×23.6m 5層目：φ6×43.8m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/40.3 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 51.8 kg |
BMW-302 Air-SC型
| 型式 | BMW-302Air-SC型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：3920N（400kgf) 3層目：3920N（400kgf) 5層目：3234N（330kgf) |
1層目：3234N（330kgf) 3層目：3234N（330kgf) 5層目：2744N（280kgf) |
| 巻込速度 | 1層目：6.5 m/min 3層目：8.1 m/min 5層目：9.8 m/min |
1層目：7.8 m/min 3層目：9.9 m/min 5層目：11.8 m/min |
| ワイヤロープ収容量 | 1層目：φ6×7.0m 3層目：φ6×23.6m 5層目：φ6×43.8m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/64.5 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 52.1 kg |
BMW-303 Air-SC型
| 型式 | BMW-303Air-SC型 | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：5684N（580kgf) 3層目：5684N（580kgf) 5層目：4606N（470kgf) |
1層目：4704N（480kgf) 3層目：4704N（480kgf) 5層目：3822N（390kgf) |
| 巻込速度 | 1層目：4.3 m/min 3層目：5.7 m/min 5層目：7.2 m/min |
1層目：5.2 m/min 3層目：6.9 m/min 5層目：8.7 m/min |
| ワイヤロープ収容量 | 1層目：φ8×5.5m 3層目：φ8×19.2m 5層目：φ8×36.5m |
|
| 適用ワイヤロープ | φ8mm(6XFi(29))(JIS規格) | |
| 減速比 | 1/99 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | 2点押釦スイッチによる直接操作 （操作ケーブル2m㎡×4芯×2.5m・電源ケーブル2m㎡×4芯×2.5m） | |
| 自重 | 53.8 kg |
