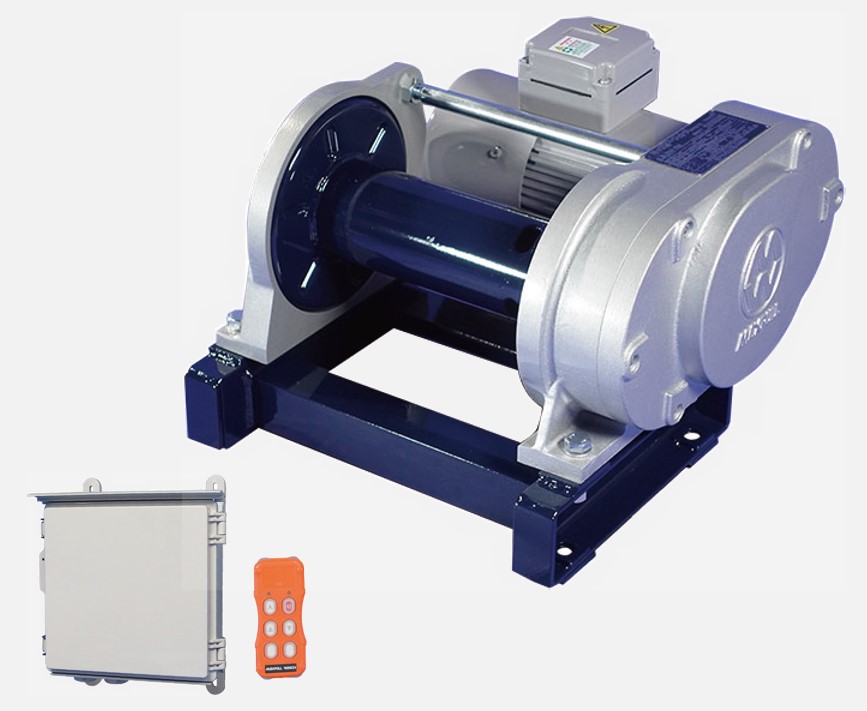

BMW-Airラジオコントロールセット三相200Vシリーズの特長
離れた場所からでもウインチの操作を可能にするラジオコントロールシステムをセットにした電動ウインチです。
●障害物がない場合30m遠隔からの操作が可能な送信機が標準装備されています。
●受信機を搭載した軽量なABS樹脂製端子ボックスは保護等級IP65を実現しています。
●ビルトイン・モータ内蔵型ですので、コンパクトでデザイン性にも優れ、雨、風、塵に対しても安心してご利用いただけます。
●工業用の三相200Vで、お使い頂けます。
BMW-201Air(RC set)型／BMW-202Air(RC set)型／BMW-203Air(RC set)型／BMW-301Air(RC set)型／BMW-302Air(RC set)型／BMW-303Air(RC set)型
優れたコンパクト性
モータ部とドラム部が２列になった並列型ですから、コンパクトで設置場所を取らず狭い場所にも取り付けることが出来ます。
ズバ抜けた耐久性
心臓部であるモータ、減速機構、電磁ブレーキなどは、錆にも強く軽量なアルミニウム合金鋳物のフレームなので、自冷却性が高いので放熱性もよく、雨、風、塵に対しても安心です。音も静かです。
信頼のある安全性
ブレーキメーカーと共同開発したマックスプル独自の高性能電磁ブレーキを採用していますので、制動力がきわめて高く、細かな作業にも威力を発揮します。また、ドラムへのワイヤロープ固定も、捨て巻きが確保される特殊ドラムによる二重安全構造になっています。ドラムへのワイヤロープ末端固定は、六角L型レンチで簡単に、しかも確実に行えます。下記説明図をご覧ください。
すべてがマックスプルならではの信頼性が高い安全設計です。

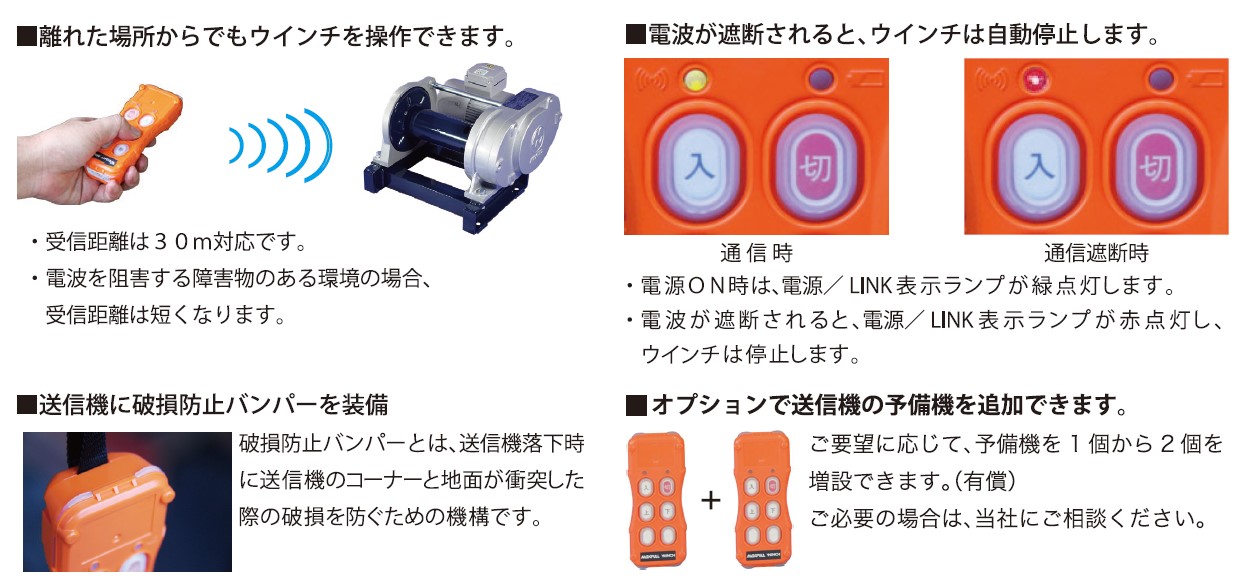

離れた場所からでもウインチを操作できます
電波が遮断されると安全のため、ウインチは自動停止します
送信機の破損防止ダンパーを装備
端子ボックス
ラジオコントロールタイプ（巻き取り方式）
BMW-Airラジオコントロールセット三相200Vシリーズの製品一覧
製品一覧をご紹介します。
BMW-201 Air型RCset
| 型式 | BMW-201Air型(RC set) | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：1274N（130kgf) 3層目：1274N（130kgf) 5層目：1078N（110kgf) |
1層目：1078N（110kgf) 3層目：1078N（110kgf) 5層目：882N （90kgf) |
| 巻込速度 | 1層目：10.3 m/min 3層目：12.9 m/min 5層目：15.5 m/min |
1層目：12.3 m/min 3層目：15.4 m/min 5層目：18.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/40.3 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | ラジオコントロール （一次側電源ケーブル2m㎡×4芯×3m・二次側電源ケーブル2m㎡×4芯×3m） | |
| 自重(ウインチ+スイッチボックス) | 47.0 kg+5.0 kg |
BMW-202 Air型RCset
| 型式 | BMW-202Air型(RC set) | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：2058N（210kgf) 3層目：2058N（210kgf) 5層目：1764N（180kgf) |
1層目：1764N（180kgf) 3層目：1764N（180kgf) 5層目：1470N（150kgf) |
| 巻込速度 | 1層目：6.5 m/min 3層目：8.1 m/min 5層目：9.7 m/min |
1層目：7.7 m/min 3層目：9.7 m/min 5層目：11.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/64.5 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | ラジオコントロール （一次側電源ケーブル2m㎡×4芯×3m・二次側電源ケーブル2m㎡×4芯×3m） | |
| 自重(ウインチ+スイッチボックス) | 47.3 kg+5.0 kg |
BMW-203 Air型RCset
| 型式 | BMW-203Air型(RC set) | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：3234N（330kgf) 3層目：3234N（330kgf) 5層目：2744N（280kgf) |
1層目：2646N（270kgf) 3層目：2646N（270kgf) 5層目：2254N（230kgf) |
| 巻込速度 | 1層目：4.2 m/min 3層目：5.3 m/min 5層目：6.3 m/min |
1層目：5.0 m/min 3層目：6.3 m/min 5層目：7.6 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/99 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.4 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 2.70A | 三相 AC200V 60Hz 2.43A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | ラジオコントロール （一次側電源ケーブル2m㎡×4芯×3m・二次側電源ケーブル2m㎡×4芯×3m） | |
| 自重(ウインチ+スイッチボックス) | 49.2 kg+5.0 kg |
BMW-301 Air型RCset
| 型式 | BMW-301Air型(RC set) | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：2450N（250kgf) 3層目：2450N（250kgf) 5層目：2058N（210kgf) |
1層目：2058N（210kgf) 3層目：2058N（210kgf) 5層目：1666N（170kgf) |
| 巻込速度 | 1層目：10.4 m/min 3層目：13.0 m/min 5層目：15.6 m/min |
1層目：12.6 m/min 3層目：15.8 m/min 5層目：18.9 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/40.3 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | ラジオコントロール （一次側電源ケーブル2m㎡×4芯×3m・二次側電源ケーブル2m㎡×4芯×3m） | |
| 自重(ウインチ+スイッチボックス) | 48.4 kg+5.0 kg |
BMW-302 Air型RCset
| 型式 | BMW-302Air型(RC set) | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：3920N（400kgf) 3層目：3920N（400kgf) 5層目：3234N（330kgf) |
1層目：3234N（330kgf) 3層目：3234N（330kgf) 5層目：2744N（280kgf) |
| 巻込速度 | 1層目：6.5 m/min 3層目：8.1 m/min 5層目：9.8 m/min |
1層目：7.8 m/min 3層目：9.9 m/min 5層目：11.8 m/min |
| ワイヤロープ収容量 | 1層目：φ6×11.0m 3層目：φ6×37.3m 5層目：φ6×69.0m |
|
| 適用ワイヤロープ | φ6mm(6X24)(JIS規格) | |
| 減速比 | 1/64.5 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | ラジオコントロール （一次側電源ケーブル2m㎡×4芯×3m・二次側電源ケーブル2m㎡×4芯×3m） | |
| 自重(ウインチ+スイッチボックス) | 48.7 kg+5.0 kg |
BMW-303 Air型RCset
| 型式 | BMW-303Air型(RC set) | |
|---|---|---|
| 周波数 | 50Hz | 60Hz |
| ワイヤロープ引張力 | 1層目：5684N（580kgf) 3層目：5684N（580kgf) 5層目：4606N（470kgf) |
1層目：4704N（480kgf) 3層目：4704N（480kgf) 5層目：3822N（390kgf) |
| 巻込速度 | 1層目：4.3 m/min 3層目：5.7 m/min 5層目：7.2 m/min |
1層目：5.2 m/min 3層目：6.9 m/min 5層目：8.7 m/min |
| ワイヤロープ収容量 | 1層目：φ8×8.5m 3層目：φ8×29.7m 5層目：φ8×56.6m |
|
| 適用ワイヤロープ | φ8mm(6XFi(29))(JIS規格) | |
| 減速比 | 1/99 | |
| モータ形式 | 全閉外扇形：三相モータ | |
| 出力 | 0.75 kW | |
| 極数 | 4 P | |
| 電圧電流 | 三相 AC200V 50Hz 3.91A | 三相 AC200V 60Hz 3.63A |
| 絶縁 | F種 | |
| ブレーキ | スプリングクローズ式電磁ブレーキ | |
| ブレーキ制動率 | 150％以上 | |
| 負荷時間率 | S2 30分 | |
| 制御方法 | ラジオコントロール （一次側電源ケーブル2m㎡×4芯×3m・二次側電源ケーブル2m㎡×4芯×3m | |
| 自重(ウインチ+スイッチボックス) | 50.0 kg+5.0 kg |
